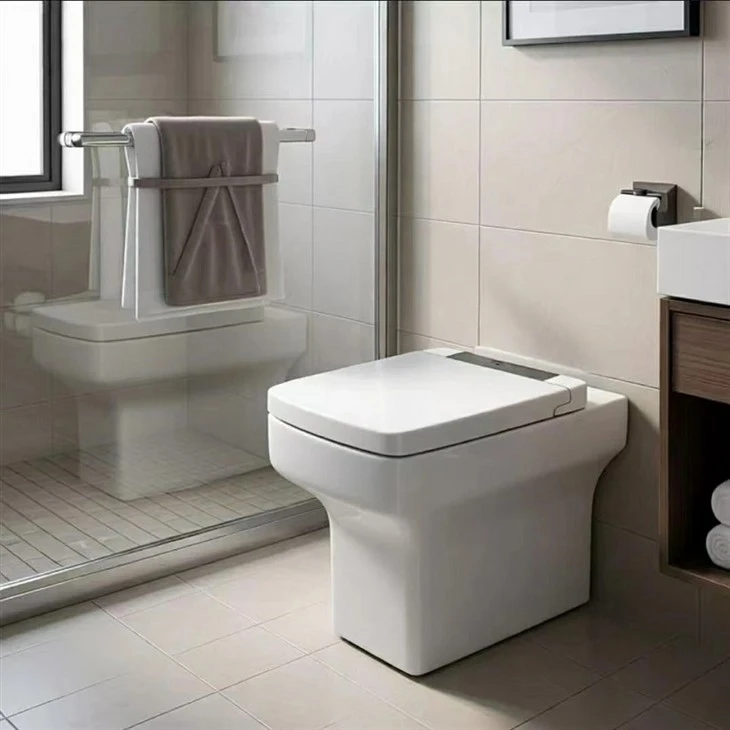

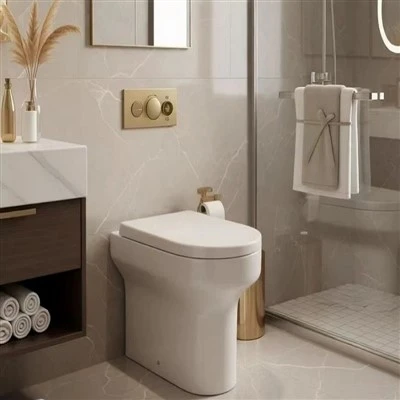

A rejtett tartályos WC-k a falba beépített, -sűrűségű polietilén (HDPE) tartálykeret rendszert kombinálják egy perem nélküli falra-akasztva vagy hátul-falra-akasztható kerámia tállal, elrejtve az összes vízvezeték-infrastruktúrát a szerkezeten vagy a gipszkartonon belül.
Ez az elrendezés megszünteti a porfogókat, optimalizálja az alapterületet és leegyszerűsíti a karbantartást. A rendszer merev, porszórt{1}}acélkeretet használ a szerkezeti terhelések közvetlenül a födémre vagy a teherhordó falra való átvitelére, a kész falfelület teljes megkerülésével.
Műszaki adatok és megfelelőség
CE, WaterSense, WELL és ASME tanúsítványok támogatják.
|
Paraméter kategória |
Specifikáció Részletek |
|
Tartálykeret rendszer |
Szerkezeti szénacél váz, korróziógátló{0}}porbevonattal (200 órás sópermetig tesztelve) |
|
Terhelhetőség |
400 kg teherbírás-megfelelőség falra-akasztható konfigurációkhoz (EN 997 / ASME A112.19.5 tanúsítvánnyal) |
|
Ciszterna anyaga és vastagsága |
Fúv-öntött HDPE egy-darabos tartály, 3,2 mm falvastagság, kondenzációt gátló hab-köpeny |
|
Öblítési hangerő |
Gyárilag 6L (tele) / 3L (csökkentett); 4,5L / 3L-re állítható a WaterSense / WELL megfelelőség érdekében |
|
Bemeneti szelep |
Sárgaréz G 1/2 csatlakozás, csendes töltő mechanizmus (<= 20 dB at 3 bar), operating range 0.1-10 bar |
|
Kerámia anyag |
Üveges porcelán 1280 C-on égetett, vízfelvétel < 0,2 százalék |
|
Lazírozás |
Nano-léptékű antibakteriális mikro-máz, vastagság 0,6-0,9 mm, felületi érdesség Ra<= 0.1 um |
|
Csapda típusa |
P-csapda (fali aljzat) vagy S-csapda (padlóadapter íven keresztül); teljesen üvegezett belső csapda |
|
Push Plate Aktiválás |
Kettős{0}}térfogatú mechanikus működtetés; kábel vagy közvetlen{1}}nyomó opciók ABS-ből vagy szálcsiszolt rozsdamentes acélból |
A termék előnyei
Strukturális terhelés átvitel:A súly teljes mértékben a padlóra{0}}szerelt vagy falra-rögzített acélprofilokon nyugszik. A szerkezeti lábak 2 mm-es hidegen hengerelt acélcsatornákat{4}} használnak M10-es horgonycsavarokkal, amelyek elszigetelik a nyírófeszültséget a gipszkarton vagy csempe felületétől.
Perem nélküli folyadékdinamika:A túlnyúló peremet eltávolítják. A hátsó elosztósugár szimmetrikus vízszintes örvényt hoz létre, amely nagy sebességgel, fröccsenés nélkül söpri a medencét.
Hangszigetelés:A HDPE tartályt 4 mm-es zárt-cellás EPS szigetelőköpeny borítja, amely csillapítja a töltési zajt és megakadályozza a felületi páralecsapódást a gipszkarton belsejében.
Szervizelhetőség:A karbantartás nem igényel falbontást. A tolólemez eltávolítása 240 x 150 mm-es nyílást biztosít a szelepek és kábelcsatlakozások kézi ellenőrzéséhez vagy cseréjéhez.
Telepítési és mérnöki követelmények
Falépítési kompatibilitás:
Csapfalak (gipszkarton/fém szegecsek): Kereszt-merevítést és a keret lábak közvetlen szerkezeti rögzítését az aljzathoz és a felső csapokhoz megerősített konzolok segítségével kell elvégezni.
Tömör falak (tégla/beton): A keretek közvetlenül a falazat alá rögzíthetők a nagy teherbírású-tágulási hüvelyeken keresztül. A minimális mélyedés 135-160 mm.
Vízvezeték és durva{0}}paraméterek:
A falburkolat előtt helyezze el a vízellátó csövet (G 1/2 külső menet) a keretre kijelölt szabad téren belül.
Szereljen be egy szabványos 110 mm-es PVC/PP vízelvezető nyílást a megfelelő kész padlószintre (FFL).
Csempézés előtt szorosan vágja be a dupla-rétegű, 12,5 mm-es, nedvességálló gipsz- vagy cementlapokat az öblítőcső, a talajcső és a menetes rögzítőrudak köré.
Alkalmazások
Több-családi lakás:Nagy{0}}sűrűségű lakások, amelyek helytakarékos-berendezéseket és szabványos durva-modulokat igényelnek.
Vendégszeretet:A szállodai szobák az akusztikus magánéletet, a padlótisztító hozzáférést és a minimalista vonalakat helyezik előtérbe.
Kereskedelmi irodák:Vezetői mosdók, amelyek robusztus, vandál{0}}álló tolólapokat és rejtett karbantartási hozzáférést igényelnek.
Moduláris tokok:Acél-keretes tartálymodulok-előre beszerelve a moduláris fürdőszobába, a helyszínre szállítás előtt.
OEM és ODM testreszabás
Kerámia testreszabás:Szabadalmaztatott tálkontúrok, lézerrel{0}}maratott vagy üvegezett egyedi logók és személyre szabott ürítési konfigurációk.
Keret adaptációk:Állítható keretmagasság, 80 mm vastagságig vékony tartályprofilok és egyedi vízbevezetési pozíciók.
Működtető lemezek:Egyedi geometriák, felületek (PVD szálcsiszolt sárgaréz, matt fekete, gunmetal, króm) és anyagok (ABS, edzett üveg, 304 rozsdamentes acél).
Csomagolás és logisztika:ISTA-tanúsítvánnyal rendelkező, leejt-tesztelt mesterkartonok, egyedi raklaprakás és saját-címke használati útmutatók.
Minőségellenőrzés
Hidrosztatikai vizsgálat:A fúvott -HDPE tartályok 100 százalékán 0,5 MPa nyomáson pneumatikus nyomáspróbát és 24-órás vízvisszatartási tesztet végeznek a mikroszivárgások kimutatására.
Kerámia ellenőrzés:Az égetett tételek mérettolerancia-szűrésen (+/- 1 százalékos vetemedési határ), akusztikus gyűrűteszten és nagy-intenzitású festék behatolási ellenőrzésen esnek át a hajszálrepedésekre.
Életciklus tesztelés:A mechanikus öblítési aktuátorok és szeleptömítések automatizált ciklikus tesztelésen esnek át, 200 000 folyamatos öblítést szimulálva károsodás nélkül.
A máz integritása:A felület simasága tollas profilométerrel mérve az Ra megerősítésére<= 0.1 um, preventing scale buildup and bacterial adhesion.
Csomagolás és export
Kerámia csomagolás:Egyedi 5-rétegű hullámkarton export kartondobozok öntött, nagy sűrűségű EPS hab sarokvédőkkel és párnázó párnákkal.
Keret csomagolás:Leütő- (KD) acélkeretek zsugorfóliával, vasalat zárt zacskóban, ISPM 15-nek megfelelő, hőkezelt fa raklapokon laposra rakva.
Betöltési szabványok:40 láb magas kocka (40'HQ) konténerekhez raklapozva, hogy maximalizálja a terhelhetőséget, minimalizálja a váltást és megkönnyítse a targonca kirakodását.
GYIK
K: Mi a statikus súlyhatár a falra{0}}akasztható konfigurációknál?
V: Az acélkeret 400 kg-ig támasztja meg a kerámia tálat az EN 997 és az ASME A112.19.5 szabványnak megfelelően, feltéve, hogy vasbeton födémhez vagy teherhordó falhoz van rögzítve.
K: Hogyan történik a belső alkatrészek szervizelése a fal burkolása után?
V: A karbantartás teljes egészében az öblítőlemez nyílásán keresztül történik. A nyomógomb-panel eltávolítása szabaddá teszi a belső üreget, lehetővé téve a szelepek és kábelszerelvények szerszámok-mentes kihúzását a csempe eltávolítása nélkül.
K: Beállítható az öblítési mennyiség a -webhelyen?
V: Igen. A telepítők manuálisan beállíthatják a tolózárakat a túlfolyócsövön és a szeleptesten, hogy újrakalibrálják az alapértelmezett 6L/3L öblítést 4,5L/3L-re a zöld építési előírásokhoz.
K: Mennyi az egyedi OEM projektek átfutási ideje?
V: A standard katalógus futtatása 30-35 napot igényel. Az egyedi kerámiaformákat vagy PVD{3}}kész lemezeket magában foglaló OEM-projektek 45–60 napot igényelnek a szerszámok fejlesztéséhez, a minta-kijelentkezéshez és a próbagyártáshoz.
